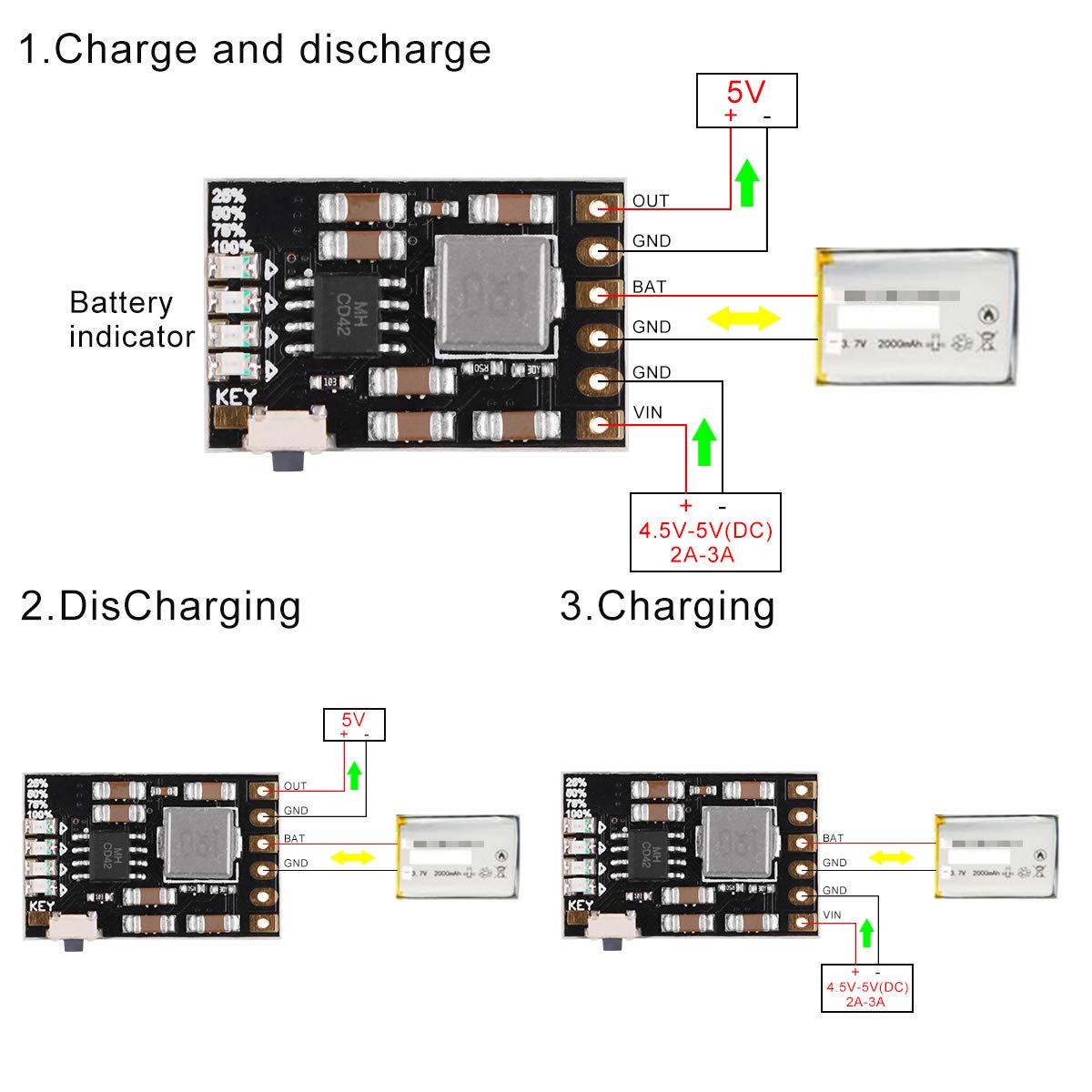

ماژول HW-775 یک ماژول شارژ و دیس شارژ برای استفاده از باطری های لیتیومی و دریافت خروجی ۵ ولت و حداکثر ۲ آمپر میباشد.

در واقع این ماژول یک نوع ماژول پاور بانک میباشد که ولتاژ ۳.۷ ولتی باطری های لیتیومی را دریافت و آنرا به ۵ ولت افزایش میدهد و میتوان از آن برای شارژ موبایل و لوازم حمل کردنی که با ۵ ولت کار میکنند استفاده کرد.

چهار عدد ال ای دی بر روی ماژول قرار دارد که درصد شارژ باقی مانده در باطری را در چهار حالت نمایش میدهد.

این ماژول دارای محافظت از اضافه جریان، اضافه ولتاژ، گرمای بالا و همچنین محافظت در برابر اتصال کوتاه در خروجی میباشد.

یکی از ویژگیهای این ماژول این می‌باشد که اگر مصرف جریان خروجی به کمتر از ۵۰ میلی آمپر برسد ولتاژ خروجی بصورت اتوماتیک پس از ۳۰ ثانیه قطع و زمانیکه جریان خروجی دوباره به بیش از ۵۰ میلی آمپر برسد ولتاژ را وصل میکند.

این ویژگی زمانی با ارزش میشود که از این ماژول برای شارژ کردن موبایل و وسایلی که با باطری کار میکنند استفاده کنیم.

این ماژول فول شارژ شدن باطری موبایل و کم شدن جریان کشی آنرا تشخیص داده و خروجی ولتاژ را قطع میکند تا به باطری گوشی آسیبی وارد نشود.

و با کمتر شدن شارژ گوشی و افزایش جریان کشی آن، ولتاژ را دوباره وصل میکند.

مشخصات

ولتاژ ورودی برای شارژ : ۴.۵ الی ۵.۵ ولت DC ( پیشنهادی ۵ ولت )

ولتاژ خروجی : ۵ ولت

جریان شارژ : حداکثر ۲ آمپر

جریان دیس شارژ : حداکثر ۲ آمپر ( ۲.۴ آمپر همراه با هیت سینک بر روی آی سی )

ولتاژ قطع شارژ : ۴.۲ ولت

میزان مصرف ماژول در حالت شارژ : ۱۰۰ میکرو آمپر

میزان مصرف ماژول در حالت دیس شارژ : ۵۰ میکرو آمپر

راندمان : ۹۶٪

ابعاد : ۴×۱۶×۲۵ میلی متر
